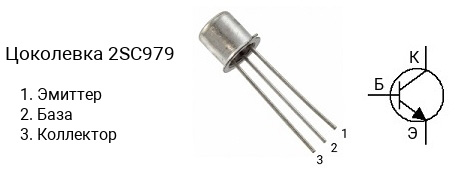

Цоколевка транзистора 2SC979

|

Характеристики транзистора 2SC979

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 240
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии 2SC979 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC979-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC979-Y — в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC979 часто наносится без первой цифры и буквы, т.е. маркируется как «C979«.

Комплементарная пара

Комплементарной парой для 2SC979 является транзистор 2SA499 c p-n-p структурой.

Аналоги

Транзистор 2SC979 можно заменить на BC394
