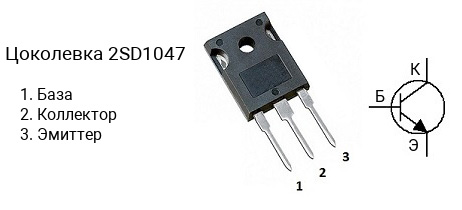

Цоколевка транзистора 2SD1047

|

Характеристики транзистора 2SD1047

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 140 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 200
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SD1047 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1047-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1047-E — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD1047 часто наносится без первой цифры и буквы, т.е. маркируется как «D1047«.

Комплементарная пара

Комплементарной парой для 2SD1047 является транзистор 2SB817 c p-n-p структурой.

Аналоги

Транзистор 2SD1047 можно заменить на 2SC3320, 2SD1313, 2SD1717, 2SD1718, KTD1047, KTD1047B
