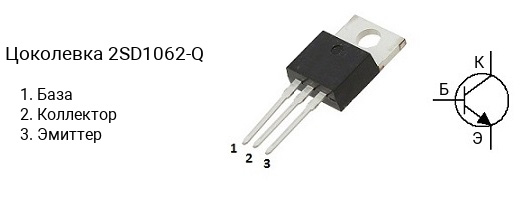

Цоколевка транзистора 2SD1062-Q

|

Характеристики транзистора 2SD1062-Q

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 40 Вт
• Коэффициент усиления транзистора по току (hfe): от 70 до 140
• Граничная частота коэффициента передачи тока: 10 МГц
• Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD1062 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1062-Q имеет коэффициент усиления в диапазоне от 70 до 140, 2SD1062-R — в диапазоне от 100 до 200, 2SD1062-S — в диапазоне от 140 до 280.

Маркировка

Обозначение на корпусе транзистора 2SD1062-Q часто наносится без первой цифры и буквы, т.е. маркируется как «D1062-Q«.

Комплементарная пара

Комплементарной парой для 2SD1062-Q является транзистор 2SB826-Q c p-n-p структурой.

Аналоги

Транзистор 2SD1062-Q можно заменить на 2N6487, 2N6487G, 2N6488, 2N6488G, 2SC3345, 2SC3345-O, 2SC3346, 2SC3346-O, 2SC3710A, 2SC3710A-O, 2SD1669, 2SD1669-Q, BD545A, BD545B, BD545C, BD707, BD709, BD711, BD743A, BD743B, BD743C, BD907, BD909, BD911, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, FJP5200, FJPF5200
