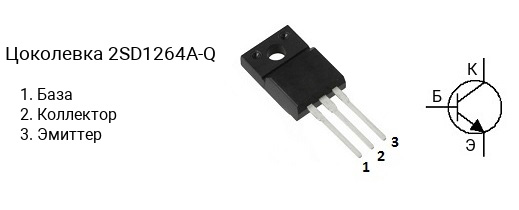

Цоколевка транзистора 2SD1264A-Q

|

Характеристики транзистора 2SD1264A-Q

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 180 В
• Напряжение коллектор-база, не более: 200 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 140
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1264A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1264A-Q имеет коэффициент усиления в диапазоне от 60 до 140, 2SD1264A-P — в диапазоне от 100 до 240.

Маркировка

Обозначение на корпусе транзистора 2SD1264A-Q часто наносится без первой цифры и буквы, т.е. маркируется как «D1264A-Q«.

Комплементарная пара

Комплементарной парой для 2SD1264A-Q является транзистор 2SB940A-Q c p-n-p структурой.

Аналоги

Транзистор 2SD1264A-Q можно заменить на 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3866, 2SC4242, 2SC4382, 2SC5241, 2SC5353, 2SD610, 2SD772A, 2SD772B, 2SD792A, 2SD792B, BUX84, BUX85, FJP5200, FJPF5200, MJE13070, MJE13071, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503
