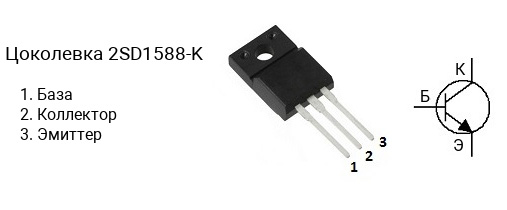

Цоколевка транзистора 2SD1588-K

|

Характеристики транзистора 2SD1588-K

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 7 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 200
• Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1588 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1588-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SD1588-L — в диапазоне от 80 до 120, 2SD1588-K — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD1588-K часто наносится без первой цифры и буквы, т.е. маркируется как «D1588-K«.

Комплементарная пара

Комплементарной парой для 2SD1588-K является транзистор 2SB1097-K c p-n-p структурой.

Аналоги

Транзистор 2SD1588-K можно заменить на 2SC2334, 2SC2527, 2SC2898, 2SC3834, 2SC4153, 2SC4242, 2SD1271, 2SD1362, 2SD1411, 2SD1411A, 2SD866, 2SD866A, BD543C, BD545C, BD801, BDT85, BDT85F, BDT87, BDT87F, BDT95, BDT95F, BDX77, KSC2334, KSD1588, KSD1588-Y, KSD568, KSD568-Y, KSD569, KSD569-Y, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJF15030, MJF15030G
