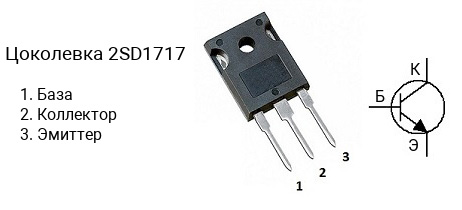

Цоколевка транзистора 2SD1717

|

Характеристики транзистора 2SD1717

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 200
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SD1717 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1717-Q имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1717-S — в диапазоне от 80 до 160, 2SD1717-P — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD1717 часто наносится без первой цифры и буквы, т.е. маркируется как «D1717«.

Комплементарная пара

Комплементарной парой для 2SD1717 является транзистор 2SB1162 c p-n-p структурой.

Аналоги

Транзистор 2SD1717 можно заменить на 2SC3320, 2SD1313, 2SD1718
