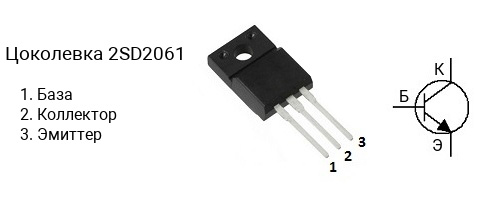

Цоколевка транзистора 2SD2061
|
Характеристики транзистора 2SD2061
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 60 В
- Напряжение коллектор-база, не более: 80 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 3 А
- Рассеиваемая мощность коллектора, не более: 30 Вт
- Коэффициент усиления транзистора по току (hfe): от 100 до 320
- Граничная частота коэффициента передачи тока: 70 МГц
- Корпус: TO-220F
Классификация по hFE
Транзисторы серии 2SD2061 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2061E имеет коэффициент усиления в диапазоне от 100 до 200, 2SD2061F — в диапазоне от 160 до 320.
Маркировка
Обозначение на корпусе транзистора 2SD2061 часто наносится без первой цифры и буквы, т.е. маркируется как «D2061«.
Аналоги
Транзистор 2SD2061 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4007, 2SC4008, 2SC4242, 2SC5241, 2SC5353, 2SD1266A, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD2394, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD809, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
