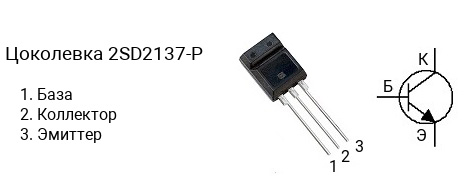

Цоколевка транзистора 2SD2137-P

|

Характеристики транзистора 2SD2137-P

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (hfe): от 120 до 250
• Граничная частота коэффициента передачи тока: 30 МГц
• Корпус: MT-4

Классификация по hFE

Транзисторы серии 2SD2137 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2137-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SD2137-P — в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SD2137-P часто наносится без первой цифры и буквы, т.е. маркируется как «D2137-P«.

Комплементарная пара

Комплементарной парой для 2SD2137-P является транзистор 2SB1417-P c p-n-p структурой.

Аналоги

Транзистор 2SD2137-P можно заменить на 2SD2137A, 2SD2137A-P
