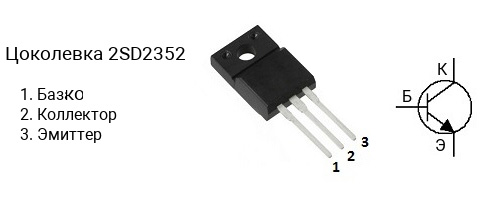

Цоколевка транзистора 2SD2352

|

Характеристики транзистора 2SD2352

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (hfe): от 800 до 3200
• Граничная частота коэффициента передачи тока: 17 МГц
• Корпус: TO-220F

Маркировка

Обозначение на корпусе транзистора 2SD2352 часто наносится без первой цифры и буквы, т.е. маркируется как «D2352«.

Аналоги

Транзистор 2SD2352 можно заменить на 2N6531, 2N6533, 2SC1985, 2SC1986, 2SC2075, 2SC2315, 2SC2316, 2SC2898, 2SC3179, 2SC3310, 2SC3795, 2SC3795A, 2SC3852, 2SC3852A, 2SC3866, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD1274, 2SD1274A, 2SD1274B, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD203, BD239A, BD239B, BD239C, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD645, BD647, BD649, BD651, BD797, BD799, BD801, BD807, BD809, BD897, BD897A, BD899, BD899A, BD901, BD949, BD951, BD953, BD955, BDT61, BDT61A, BDT61B, BDT61C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW23A, BDW23B, BDW23C, BDW53A, BDW53B, BDW53C, BDW53D, BDW63A, BDW63B, BDW63C, BDW63D, BDW73A, BDW73B, BDW73C, BDW73D, BDX33A, BDX33B, BDX33BG, BDX33C, BDX33CG, BDX33D, BDX53A, BDX53B, BDX53BG, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, BDX77, BUX84, BUX85, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE5740, MJE5741, MJE5742, MJE800T, MJE801T, MJE802T, MJE803T, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
