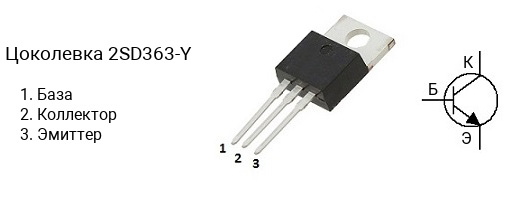

Цоколевка транзистора 2SD363-Y
|
Характеристики транзистора 2SD363-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 120 В
- Напряжение коллектор-база, не более: 300 В
- Напряжение эмиттер-база, не более: 8 V
- Ток коллектора, не более: 6 А
- Рассеиваемая мощность коллектора, не более: 40 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 10 МГц
- Корпус: TO-220
Классификация по hFE
Транзисторы серии 2SD363 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD363-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SD363-O — в диапазоне от 70 до 140, 2SD363-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SD363-Y часто наносится без первой цифры и буквы, т.е. маркируется как «D363-Y«.
Аналоги
Транзистор 2SD363-Y можно заменить на 2SC2898, 2SC4242, KSD363, KSD363-Y, MJE15034, MJE15034G
