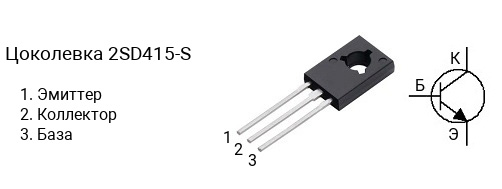

Цоколевка транзистора 2SD415-S

|

Характеристики транзистора 2SD415-S

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 100 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 80
• Граничная частота коэффициента передачи тока: 45 МГц
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD415 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD415-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD415-R — в диапазоне от 60 до 120, 2SD415-Q — в диапазоне от 100 до 200, 2SD415-P — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD415-S часто наносится без первой цифры и буквы, т.е. маркируется как «D415-S«.

Комплементарная пара

Комплементарной парой для 2SD415-S является транзистор 2SB549-S c p-n-p структурой.

Аналоги

Транзистор 2SD415-S можно заменить на BD410
