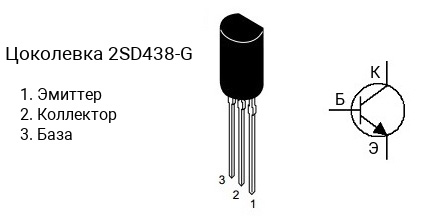

Цоколевка транзистора 2SD438-G

|

Характеристики транзистора 2SD438-G

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 280 до 560
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SD438 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD438-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD438-E — в диапазоне от 100 до 200, 2SD438-F — в диапазоне от 160 до 320, 2SD438-G — в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SD438-G часто наносится без первой цифры и буквы, т.е. маркируется как «D438-G«.

Комплементарная пара

Комплементарной парой для 2SD438-G является транзистор 2SB560-G c p-n-p структурой.
