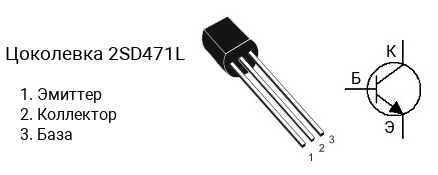

Цоколевка транзистора 2SD471L
|
Характеристики транзистора 2SD471L
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 25 В
- Напряжение коллектор-база, не более: 30 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 1 А
- Рассеиваемая мощность коллектора, не более: 1 Вт
- Коэффициент усиления транзистора по току (hfe): от 135 до 270
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SD471 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD471M имеет коэффициент усиления в диапазоне от 90 до 180, 2SD471L — в диапазоне от 135 до 270, 2SD471K — в диапазоне от 200 до 400.
Маркировка
Обозначение на корпусе транзистора 2SD471L часто наносится без первой цифры и буквы, т.е. маркируется как «D471L«.
Комплементарная пара
Комплементарной парой для 2SD471L является транзистор 2SB564L c p-n-p структурой.
Аналоги
Транзистор 2SD471L можно заменить на 2SC1383, 2SC1384, 2SC2236, 2SC2328A, 2SC2383, 2SC3205, 2SC3228, 2SC3243, 2SC3940, 2SC3940A, 2SC4408, 2SC4604, 2SD1207, 2SD1347, 2SD1616, 2SD1616-L, 2SD1616A, 2SD1616A-L, 2SD1616AL, 2SD1616L, 2SD592, 2SD592A, 2SD667, 2SD789, 2SD863, KSC2328A, KSC2383, KSD1616, KSD1616-Y, KSD1616A, KSD1616A-Y, KSD471AC, KTC1008, KTC3205, KTC3210, KTC3211, KTC3228, KTD863
