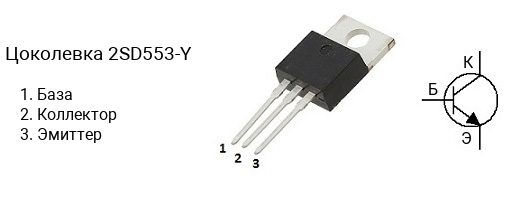

Цоколевка транзистора 2SD553-Y
|
Характеристики транзистора 2SD553-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 50 В
- Напряжение коллектор-база, не более: 70 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 7 А
- Рассеиваемая мощность коллектора, не более: 40 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 10 МГц
- Корпус: TO-220
Классификация по hFE
Транзисторы серии 2SD553 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD553-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SD553-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SD553-Y часто наносится без первой цифры и буквы, т.е. маркируется как «D553-Y«.
Комплементарная пара
Комплементарной парой для 2SD553-Y является транзистор 2SB553-Y c p-n-p структурой.
Аналоги
Транзистор 2SD553-Y можно заменить на 2SC2334, 2SC2334K, 2SC2898, 2SC3254, 2SC3255, 2SC3346, 2SC3346-Y, 2SC3710A, 2SC3710A-Y, 2SC3747, 2SC3748, 2SC4242, 2SD1271, 2SD1362, 2SD1362-Y, 2SD1363, 2SD1363-Y, 2SD1411, 2SD1411-Y, 2SD1411A, 2SD1411A-Y, 2SD1412, 2SD1412-Y, 2SD866, 2SD866A, BD537, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD807, BD809, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSC2334, KSC2334Y, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJF15030, MJF15030G, TTC3710B
