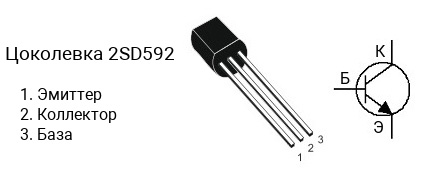

Цоколевка транзистора 2SD592
|
Характеристики транзистора 2SD592
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 25 В
- Напряжение коллектор-база, не более: 30 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 1 А
- Рассеиваемая мощность коллектора, не более: 0.75 Вт
- Коэффициент усиления транзистора по току (hfe): от 85 до 340
- Граничная частота коэффициента передачи тока: 200 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SD592 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD592-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SD592-R — в диапазоне от 120 до 240, 2SD592-S — в диапазоне от 170 до 340.
Маркировка
Обозначение на корпусе транзистора 2SD592 часто наносится без первой цифры и буквы, т.е. маркируется как «D592«.
Комплементарная пара
Комплементарной парой для 2SD592 является транзистор 2SB621 c p-n-p структурой.
Аналоги
Транзистор 2SD592 можно заменить на 2SC1383, 2SC1384, 2SC3940, 2SC3940A, 2SD592A
