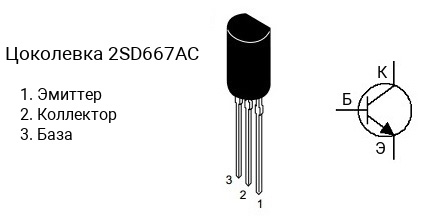

Цоколевка транзистора 2SD667AC

|

Характеристики транзистора 2SD667AC

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 100 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 200
• Граничная частота коэффициента передачи тока: 140 МГц
• Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SD667A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD667AB имеет коэффициент усиления в диапазоне от 60 до 120, 2SD667AC — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD667AC часто наносится без первой цифры и буквы, т.е. маркируется как «D667AC«.

Комплементарная пара

Комплементарной парой для 2SD667AC является транзистор 2SB647AC c p-n-p структурой.

Аналоги

Транзистор 2SD667AC можно заменить на 2SC2383, 2SC2383O, 2SC3228, 2SC3228-O, KSC2383, KSC2383O, KTC3228, KTC3228O
