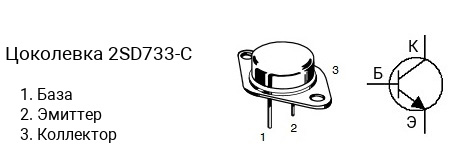

Цоколевка транзистора 2SD733-C
|
Характеристики транзистора 2SD733-C
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 140 В
- Напряжение коллектор-база, не более: 160 В
- Напряжение эмиттер-база, не более: 6 V
- Ток коллектора, не более: 12 А
- Рассеиваемая мощность коллектора, не более: 100 Вт
- Коэффициент усиления транзистора по току (hfe): от 40 до 80
- Граничная частота коэффициента передачи тока: 15 МГц
- Корпус: TO-3
Классификация по hFE
Транзисторы серии 2SD733 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD733-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SD733-D — в диапазоне от 60 до 120, 2SD733-E — в диапазоне от 100 до 200, 2SD733-F — в диапазоне от 160 до 320.
Маркировка
Обозначение на корпусе транзистора 2SD733-C часто наносится без первой цифры и буквы, т.е. маркируется как «D733-C«.
Комплементарная пара
Комплементарной парой для 2SD733-C является транзистор 2SB697-C c p-n-p структурой.
Аналоги
Транзистор 2SD733-C можно заменить на 2N6340, 2N6340G, 2N6341, 2N6341G, 2N6676, 2N6677, 2N6678, 2SC2428, 2SD424, 2SD424-R, 2SD552, 2SD552-R, 2SD733K, 2SD733K-C, 2SD753, BUX48, BUX48A, MJ12022
