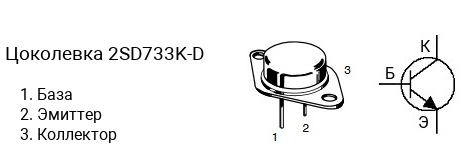

Цоколевка транзистора 2SD733K-D

|

Характеристики транзистора 2SD733K-D

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 120
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD733K делятся на несколько групп по коэффициенту усиления. Транзистор 2SD733K-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SD733K-D — в диапазоне от 60 до 120, 2SD733K-E — в диапазоне от 100 до 200, 2SD733K-F — в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD733K-D часто наносится без первой цифры и буквы, т.е. маркируется как «D733K-D«.

Комплементарная пара

Комплементарной парой для 2SD733K-D является транзистор 2SB697K-D c p-n-p структурой.

Аналоги

Транзистор 2SD733K-D можно заменить на 2N6676, 2N6677, 2N6678, 2SC1586, 2SC2428, 2SD424, 2SD753, 2SD753-B, BUX48, BUX48A, MJ10000, MJ10001, MJ12022
