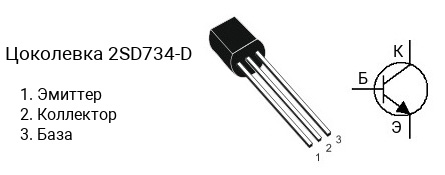

Цоколевка транзистора 2SD734-D

|

Характеристики транзистора 2SD734-D

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.7 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 120
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SD734 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD734-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD734-E — в диапазоне от 100 до 200, 2SD734-F — в диапазоне от 160 до 320, 2SD734-G — в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SD734-D часто наносится без первой цифры и буквы, т.е. маркируется как «D734-D«.

Комплементарная пара

Комплементарной парой для 2SD734-D является транзистор 2SB698-D c p-n-p структурой.

Аналоги

Транзистор 2SD734-D можно заменить на 2SC2383, 2SC2383R, 2SC3228, 2SC3228-R, 2SC3243, 2SD438, 2SD438-D, 2SD667, 2SD667A, 2SD667AB, 2SD667B, 2SD863, 2SD863-D, KSC1008C, KSC1009C, KSC2331, KSC2383, KSC2383R, KTC3228, KTC3228R, KTD863, KTD863-O
