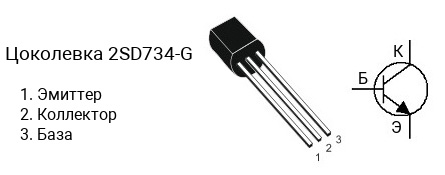

Цоколевка транзистора 2SD734-G
|
Характеристики транзистора 2SD734-G
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 20 В
- Напряжение коллектор-база, не более: 25 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 0.7 А
- Рассеиваемая мощность коллектора, не более: 0.6 Вт
- Коэффициент усиления транзистора по току (hfe): от 280 до 560
- Граничная частота коэффициента передачи тока: 250 МГц
- Корпус: TO-92
Классификация по hFE
Транзисторы серии 2SD734 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD734-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD734-E — в диапазоне от 100 до 200, 2SD734-F — в диапазоне от 160 до 320, 2SD734-G — в диапазоне от 280 до 560.
Маркировка
Обозначение на корпусе транзистора 2SD734-G часто наносится без первой цифры и буквы, т.е. маркируется как «D734-G«.
Комплементарная пара
Комплементарной парой для 2SD734-G является транзистор 2SB698-G c p-n-p структурой.
Аналоги
Транзистор 2SD734-G можно заменить на 2SC2500, 2SC2500-A, 2SC2500-B, 2SC2500-C, 2SC2500-D, 2SC6043, 2SD1207, 2SD1207-U, 2SD1347, 2SD1347U, 2SD1616, 2SD438, 2SD438-G, 2SD789, 2SD965, KSC2500, KSC2500-A, KSC2500-B, KSC2500-C, KSC2500-D, KSC5019, KSD1616, KTC1006, KTD1146
