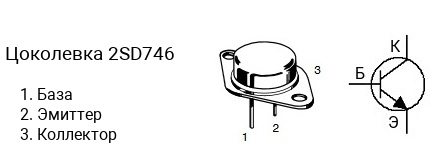

Цоколевка транзистора 2SD746

|

Характеристики транзистора 2SD746

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 180 В
• Напряжение коллектор-база, не более: 180 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 200
• Граничная частота коэффициента передачи тока: 15 МГц
• Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD746 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD746-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD746-R — в диапазоне от 60 до 120, 2SD746-Q — в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD746 часто наносится без первой цифры и буквы, т.е. маркируется как «D746«.

Комплементарная пара

Комплементарной парой для 2SD746 является транзистор 2SB706 c p-n-p структурой.

Аналоги

Транзистор 2SD746 можно заменить на 2N6676, 2N6677, 2N6678, 2SC2428, 2SD746A, 2SD753, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ12022, MJ8504, MJ8505
