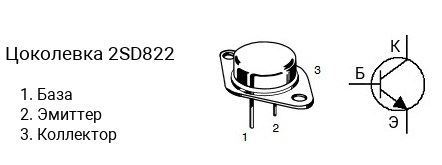

Цоколевка транзистора 2SD822

|

Характеристики транзистора 2SD822

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 600 В
• Напряжение коллектор-база, не более: 1500 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 7 А
• Рассеиваемая мощность коллектора, не более: 50 Вт
• Коэффициент усиления транзистора по току (hfe): от 8
• Граничная частота коэффициента передачи тока: 3 МГц
• Корпус: TO-3

Маркировка

Обозначение на корпусе транзистора 2SD822 часто наносится без первой цифры и буквы, т.е. маркируется как «D822«.

Аналоги

Транзистор 2SD822 можно заменить на MJ12005
