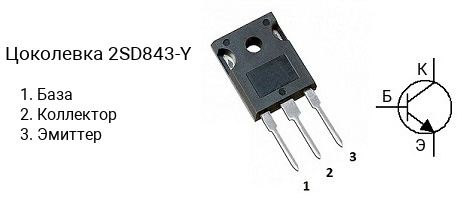

Цоколевка транзистора 2SD843-Y
|
Характеристики транзистора 2SD843-Y
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 80 В
- Напряжение коллектор-база, не более: 100 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 7 А
- Рассеиваемая мощность коллектора, не более: 40 Вт
- Коэффициент усиления транзистора по току (hfe): от 120 до 240
- Граничная частота коэффициента передачи тока: 10 МГц
- Корпус: TO-3P
Классификация по hFE
Транзисторы серии 2SD843 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD843-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SD843-Y — в диапазоне от 120 до 240.
Маркировка
Обозначение на корпусе транзистора 2SD843-Y часто наносится без первой цифры и буквы, т.е. маркируется как «D843-Y«.
Комплементарная пара
Комплементарной парой для 2SD843-Y является транзистор 2SB753-Y c p-n-p структурой.
Аналоги
Транзистор 2SD843-Y можно заменить на 2SC2555, 2SC2563, 2SC2563-Y, 2SC2578, 2SC2579, 2SC2580, 2SC2581, 2SC2625, 2SC2706, 2SC2706-Y, 2SC3306, 2SC3320, 2SC3797, 2SC3886, 2SC3886A, 2SD1288, 2SD1289, 2SD1313, BD245C, BD249C, BDV95, MJH16006, MJH16008, MJL4281A, MJL4281AG, TIP35CA
