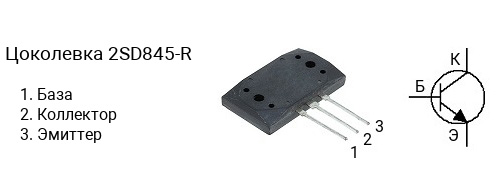

Цоколевка транзистора 2SD845-R
|
Характеристики транзистора 2SD845-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 150 В
- Напряжение коллектор-база, не более: 150 В
- Напряжение эмиттер-база, не более: 5 V
- Ток коллектора, не более: 12 А
- Рассеиваемая мощность коллектора, не более: 120 Вт
- Коэффициент усиления транзистора по току (hfe): от 55 до 110
- Граничная частота коэффициента передачи тока: 20 МГц
- Корпус: MT-200
Классификация по hFE
Транзисторы серии 2SD845 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD845-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SD845-O — в диапазоне от 80 до 160.
Маркировка
Обозначение на корпусе транзистора 2SD845-R часто наносится без первой цифры и буквы, т.е. маркируется как «D845-R«.
Комплементарная пара
Комплементарной парой для 2SD845-R является транзистор 2SB755-R c p-n-p структурой.
Аналоги
Транзистор 2SD845-R можно заменить на 2SC2565, 2SC2565-R, 2SC2773, 2SC2774, 2SC2838, 2SC2921, 2SC2922, 2SC3264, 2SC3857, 2SC3858
