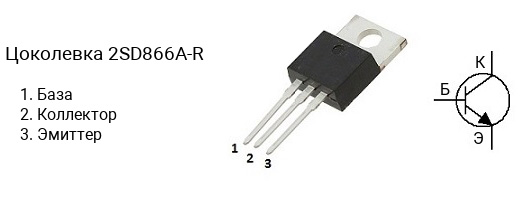

Цоколевка транзистора 2SD866A-R
|
Характеристики транзистора 2SD866A-R
- Структура — n-p-n
- Напряжение коллектор-эмиттер, не более: 100 В
- Напряжение коллектор-база, не более: 150 В
- Напряжение эмиттер-база, не более: 7 V
- Ток коллектора, не более: 7 А
- Рассеиваемая мощность коллектора, не более: 40 Вт
- Коэффициент усиления транзистора по току (hfe): от 60 до 120
- Граничная частота коэффициента передачи тока: 30 МГц
- Корпус: TO-220
Классификация по hFE
Транзисторы серии 2SD866A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD866A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SD866A-Q — в диапазоне от 90 до 180, 2SD866A-P — в диапазоне от 130 до 260.
Маркировка
Обозначение на корпусе транзистора 2SD866A-R часто наносится без первой цифры и буквы, т.е. маркируется как «D866A-R«.
Аналоги
Транзистор 2SD866A-R можно заменить на 2SC2334, 2SC2898, 2SC4242, FJP5200, FJPF5200, KSC2334, MJE15030, MJE15030G, MJE15032, MJE15032G, MJF15030, MJF15030G
