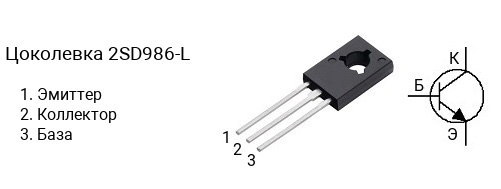

Цоколевка транзистора 2SD986-L

|

Характеристики транзистора 2SD986-L

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 4000 до 10000
• Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD986 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD986-M имеет коэффициент усиления в диапазоне от 2000 до 5000, 2SD986-L — в диапазоне от 4000 до 10000, 2SD986-K — в диапазоне от 8000 до 30000.

Маркировка

Обозначение на корпусе транзистора 2SD986-L часто наносится без первой цифры и буквы, т.е. маркируется как «D986-L«.

Комплементарная пара

Комплементарной парой для 2SD986-L является транзистор 2SB795-L c p-n-p структурой.

Аналоги

Транзистор 2SD986-L можно заменить на 2SD1692, 2SD1692-L, KSB986, KSB986-O, KSD1692, KSD1692-Y
