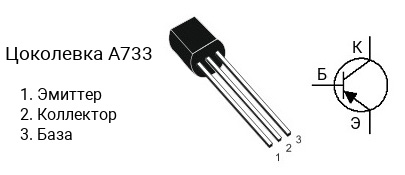

Цоколевка транзистора A733

|

Характеристики транзистора A733

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.25 Вт
• Коэффициент усиления транзистора по току (hfe): от 90 до 600
• Граничная частота коэффициента передачи тока: 180 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии A733 делятся на несколько групп по коэффициенту усиления. Транзистор A733R имеет коэффициент усиления в диапазоне от 90 до 180, A733Q — в диапазоне от 135 до 270, A733P — в диапазоне от 200 до 400, A733K — в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для A733 является транзистор C945 c n-p-n структурой.

Аналоги

Транзистор A733 можно заменить на H733, KSA733C, KTA1279
