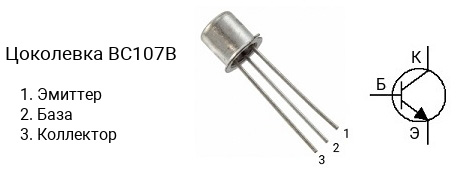

Цоколевка транзистора BC107B

|

Характеристики транзистора BC107B

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 450
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии BC107 делятся на несколько групп по коэффициенту усиления. Транзистор BC107A имеет коэффициент усиления в диапазоне от 110 до 220, BC107B — в диапазоне от 200 до 450.

Комплементарная пара

Комплементарной парой для BC107B является транзистор BC177B c p-n-p структурой.

Аналоги

Транзистор BC107B можно заменить на BC394
