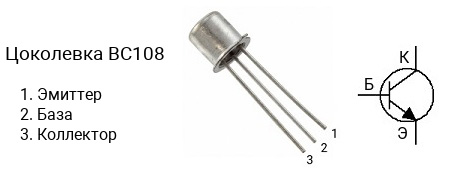

Цоколевка транзистора BC108

|

Характеристики транзистора BC108

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии BC108 делятся на несколько групп по коэффициенту усиления. Транзистор BC108A имеет коэффициент усиления в диапазоне от 110 до 220, BC108B — в диапазоне от 200 до 450, BC108C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC108 является транзистор BC178 c p-n-p структурой.

Аналоги

Транзистор BC108 можно заменить на BC394
