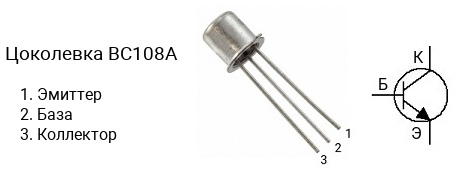

Цоколевка транзистора BC108A

|

Характеристики транзистора BC108A

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 220
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии BC108 делятся на несколько групп по коэффициенту усиления. Транзистор BC108A имеет коэффициент усиления в диапазоне от 110 до 220, BC108B — в диапазоне от 200 до 450, BC108C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC108A является транзистор BC178A c p-n-p структурой.

Аналоги

Транзистор BC108A можно заменить на 2N2221A, 2N2222, 2N2222A, 2N3947, 2SC400, 2SC979, BC107, BC107A, BC377, BC378, BC394, NTE123A
