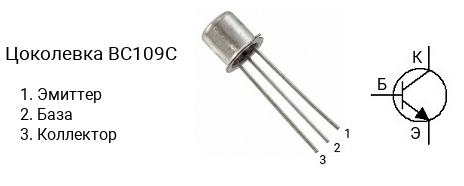

Цоколевка транзистора BC109C

|

Характеристики транзистора BC109C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии BC109 делятся на несколько групп по коэффициенту усиления. Транзистор BC109B имеет коэффициент усиления в диапазоне от 200 до 450, BC109C — в диапазоне от 420 до 800.

Аналоги

Транзистор BC109C можно заменить на BC108, BC108C, BC394
