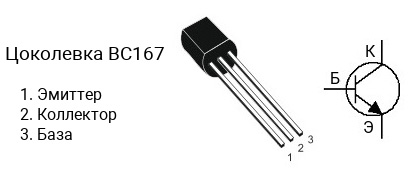

Цоколевка транзистора BC167

|

Характеристики транзистора BC167

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 45 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC167 делятся на несколько групп по коэффициенту усиления. Транзистор BC167A имеет коэффициент усиления в диапазоне от 110 до 220, BC167B — в диапазоне от 200 до 450, BC167C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC167 является транзистор BC257 c p-n-p структурой.

Аналоги

Транзистор BC167 можно заменить на 2SC3331, 2SD789, BC182LB, KTC1006
