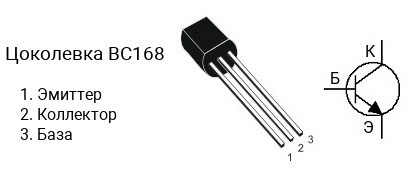

Цоколевка транзистора BC168

|

Характеристики транзистора BC168

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC168 делятся на несколько групп по коэффициенту усиления. Транзистор BC168A имеет коэффициент усиления в диапазоне от 110 до 220, BC168B — в диапазоне от 200 до 450, BC168C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC168 является транзистор BC258 c p-n-p структурой.

Аналоги

Транзистор BC168 можно заменить на 2SC3331, 2SD789, BC167, BC169, BC182LB, KTC1006
