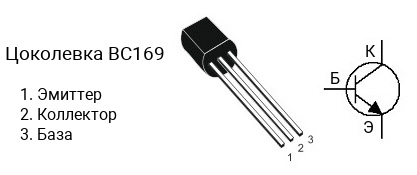

Цоколевка транзистора BC169

|

Характеристики транзистора BC169

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 20 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC169 делятся на несколько групп по коэффициенту усиления. Транзистор BC169A имеет коэффициент усиления в диапазоне от 110 до 220, BC169B — в диапазоне от 200 до 450, BC169C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC169 является транзистор BC259 c p-n-p структурой.

Аналоги

Транзистор BC169 можно заменить на 2SC3331, 2SD789, BC167, BC168, BC182LB, KTC1006
