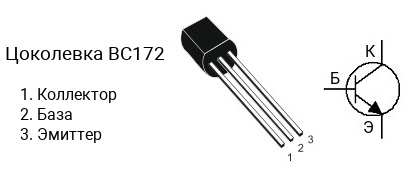

Цоколевка транзистора BC172

|

Характеристики транзистора BC172

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC172 делятся на несколько групп по коэффициенту усиления. Транзистор BC172A имеет коэффициент усиления в диапазоне от 110 до 220, BC172B — в диапазоне от 200 до 450, BC172C — в диапазоне от 420 до 800.

Аналоги

Транзистор BC172 можно заменить на BC173, BC546, BC547, BC548, BC549, BC550
