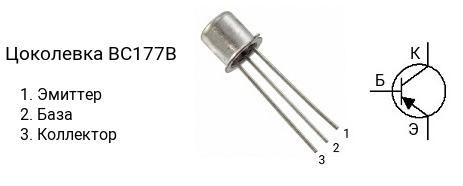

Цоколевка транзистора BC177B

|

Характеристики транзистора BC177B

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 240 до 500
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-18

Классификация по hFE

Транзисторы серии BC177 делятся на несколько групп по коэффициенту усиления. Транзистор BC177A имеет коэффициент усиления в диапазоне от 125 до 260, BC177B — в диапазоне от 240 до 500.

Комплементарная пара

Комплементарной парой для BC177B является транзистор BC107B c n-p-n структурой.

Аналоги

Транзистор BC177B можно заменить на 2N3496, 2N3497, BC393
