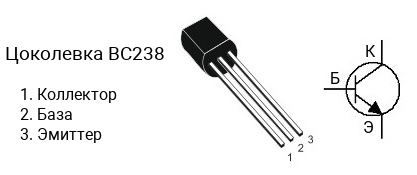

Цоколевка транзистора BC238

|

Характеристики транзистора BC238

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 120 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC238 делятся на несколько групп по коэффициенту усиления. Транзистор BC238A имеет коэффициент усиления в диапазоне от 120 до 220, BC238B — в диапазоне от 180 до 460, BC238C — в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC238 является транзистор BC308 c p-n-p структурой.

Аналоги

Транзистор BC238 можно заменить на BC183, BC237, BC239, BC546, BC547, BC548, BC549, BC550
