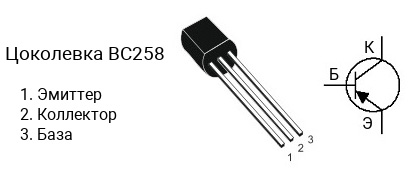

Цоколевка транзистора BC258

|

Характеристики транзистора BC258

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 180 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC258 делятся на несколько групп по коэффициенту усиления. Транзистор BC258A имеет коэффициент усиления в диапазоне от 110 до 220, BC258B — в диапазоне от 200 до 450, BC258C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC258 является транзистор BC168 c n-p-n структурой.

Аналоги

Транзистор BC258 можно заменить на 2SA628, BC257, KTA1279
