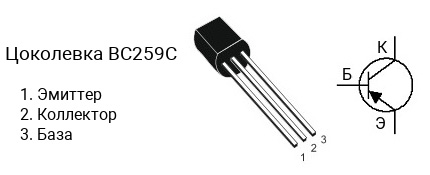

Цоколевка транзистора BC259C

|

Характеристики транзистора BC259C

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -20 В
• Напряжение коллектор-база, не более: -25 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 420 до 800
• Граничная частота коэффициента передачи тока: 180 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC259 делятся на несколько групп по коэффициенту усиления. Транзистор BC259A имеет коэффициент усиления в диапазоне от 110 до 220, BC259B — в диапазоне от 200 до 450, BC259C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC259C является транзистор BC169C c n-p-n структурой.

Аналоги

Транзистор BC259C можно заменить на 2SA1025, 2SA1025-E, 2SA1081, 2SA1081-E, 2SA1082, 2SA1082-E, 2SA1083, 2SA1083-E, 2SA1084, 2SA1084-E, 2SA1085, 2SA1085-E, 2SA1285, 2SA1285-G, 2SA1285A, 2SA1286, 2SA1286-G, 2SA1287, 2SA1287-G, 2SA628, 2SA628-G, 2SA990, 2SA990E, 2SA991, 2SA991E, BC257, BC257C, BC258, BC258C, KTA1279, MPS3638, MPS3638A, PN3638, PN3638A
