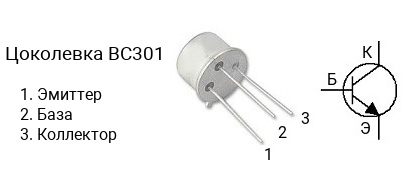

Цоколевка транзистора BC301

|

Характеристики транзистора BC301

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 90 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.5 А
• Рассеиваемая мощность коллектора, не более: 0.85 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 240
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-39

Комплементарная пара

Комплементарной парой для BC301 является транзистор BC303 c p-n-p структурой.

Аналоги

Транзистор BC301 можно заменить на 2SC108A, 2SC503, BC141, BC300
