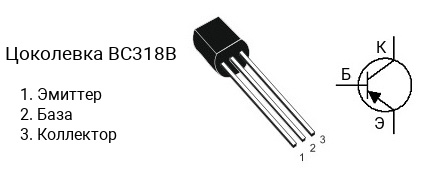

Цоколевка транзистора BC318B

|

Характеристики транзистора BC318B

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.31 Вт
• Коэффициент усиления транзистора по току (hfe): от 200 до 450
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC318 делятся на несколько групп по коэффициенту усиления. Транзистор BC318A имеет коэффициент усиления в диапазоне от 110 до 220, BC318B — в диапазоне от 200 до 450, BC318C — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC318B является транзистор BC321B c p-n-p структурой.

Аналоги

Транзистор BC318B можно заменить на BC317, BC317B, BC320, BC320B, BC321, BC321B, BCX79, HS733, KSA733, KSP55, KSP56, KSP92, KSP93, KTC9015, KTC9015C, MPS4354, MPS750, MPS750G, MPS751, MPS751G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW51A, MPSW51AG, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE193, PN200, PN4354
