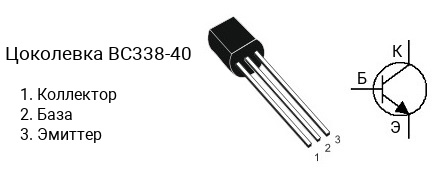

Цоколевка транзистора BC338-40

|

Характеристики транзистора BC338-40

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (hfe): от 250 до 630
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC338 делятся на несколько групп по коэффициенту усиления. Транзистор BC338-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC338-25 — в диапазоне от 160 до 400, BC338-40 — в диапазоне от 250 до 630.

Комплементарная пара

Комплементарной парой для BC338-40 является транзистор BC328-40 c p-n-p структурой.

Аналоги

Транзистор BC338-40 можно заменить на BC337, BC337-40
