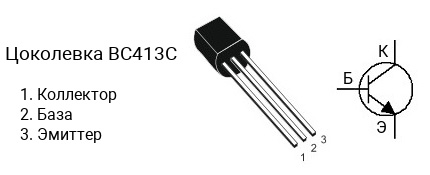

Цоколевка транзистора BC413C

|

Характеристики транзистора BC413C

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 45 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (hfe): от 380 до 800
• Граничная частота коэффициента передачи тока: 200 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC413 делятся на несколько групп по коэффициенту усиления. Транзистор BC413B имеет коэффициент усиления в диапазоне от 180 до 460, BC413C — в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC413C является транзистор BC415C c p-n-p структурой.

Аналоги

Транзистор BC413C можно заменить на BC183, BC184, BC184C, BC237, BC237C, BC414, BC414C, BC546, BC547, BC550
