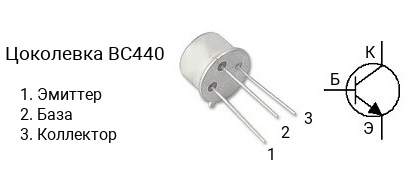

Цоколевка транзистора BC440

|

Характеристики транзистора BC440

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 40 до 250
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии BC440 делятся на несколько групп по коэффициенту усиления. Транзистор BC440-4 имеет коэффициент усиления в диапазоне от 40 до 70, BC440-5 — в диапазоне от 60 до 130, BC440-6 — в диапазоне от 115 до 250.

Комплементарная пара

Комплементарной парой для BC440 является транзистор BC460 c p-n-p структурой.

Аналоги

Транзистор BC440 можно заменить на 2N5321, BC140, BC141, BC441
