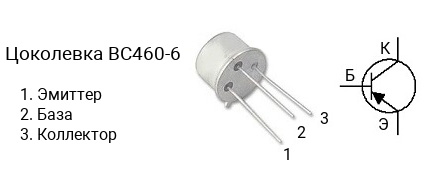

Цоколевка транзистора BC460-6

|

Характеристики транзистора BC460-6

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (hfe): от 115 до 250
• Граничная частота коэффициента передачи тока: 50 МГц
• Корпус: TO-39

Классификация по hFE

Транзисторы серии BC460 делятся на несколько групп по коэффициенту усиления. Транзистор BC460-4 имеет коэффициент усиления в диапазоне от 40 до 70, BC460-5 — в диапазоне от 60 до 130, BC460-6 — в диапазоне от 115 до 250.

Комплементарная пара

Комплементарной парой для BC460-6 является транзистор BC440-6 c n-p-n структурой.

Аналоги

Транзистор BC460-6 можно заменить на 2N3635, 2N3637, 2N4037, 2N5323, BC161, BC161-16, BC461, BC461-6
