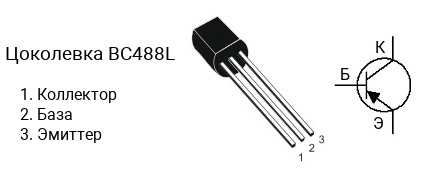

Цоколевка транзистора BC488L

|

Характеристики транзистора BC488L

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 150
• Граничная частота коэффициента передачи тока: 75 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC488 делятся на несколько групп по коэффициенту усиления. Транзистор BC488A имеет коэффициент усиления в диапазоне от 100 до 250, BC488B — в диапазоне от 160 до 400, BC488L — в диапазоне от 60 до 150.

Комплементарная пара

Комплементарной парой для BC488L является транзистор BC487L c n-p-n структурой.

Аналоги

Транзистор BC488L можно заменить на BC490, BC490L
