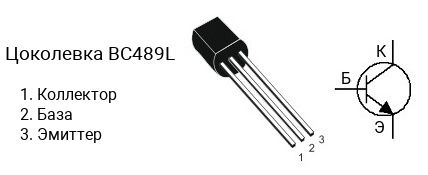

Цоколевка транзистора BC489L

|

Характеристики транзистора BC489L

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 80 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (hfe): от 60 до 150
• Граничная частота коэффициента передачи тока: 75 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC489 делятся на несколько групп по коэффициенту усиления. Транзистор BC489A имеет коэффициент усиления в диапазоне от 100 до 250, BC489B — в диапазоне от 160 до 400, BC489L — в диапазоне от 60 до 150.

Комплементарная пара

Комплементарной парой для BC489L является транзистор BC490L c p-n-p структурой.
