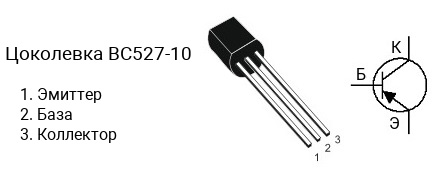

Цоколевка транзистора BC527-10

|

Характеристики транзистора BC527-10

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (hfe): от 63 до 160
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC527 делятся на несколько групп по коэффициенту усиления. Транзистор BC527-6 имеет коэффициент усиления в диапазоне от 40 до 100, BC527-10 — в диапазоне от 63 до 160, BC527-16 — в диапазоне от 100 до 250, BC527-25 — в диапазоне от 160 до 400.

Комплементарная пара

Комплементарной парой для BC527-10 является транзистор BC537-10 c n-p-n структурой.

Аналоги

Транзистор BC527-10 можно заменить на BC528, BC528-10, MPS4354, MPS4356, ZTX553, ZTX554, ZTX555
