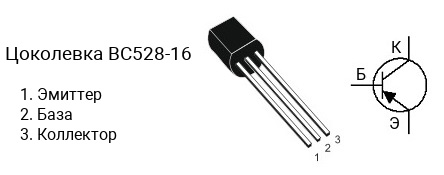

Цоколевка транзистора BC528-16

|

Характеристики транзистора BC528-16

• Структура — p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (hfe): от 100 до 250
• Граничная частота коэффициента передачи тока: 100 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC528 делятся на несколько групп по коэффициенту усиления. Транзистор BC528-6 имеет коэффициент усиления в диапазоне от 40 до 100, BC528-10 — в диапазоне от 63 до 160, BC528-16 — в диапазоне от 100 до 250, BC528-25 — в диапазоне от 160 до 400.

Комплементарная пара

Комплементарной парой для BC528-16 является транзистор BC538-16 c n-p-n структурой.

Аналоги

Транзистор BC528-16 можно заменить на MPS4356, ZTX554, ZTX555, ZTX953, ZTX955
