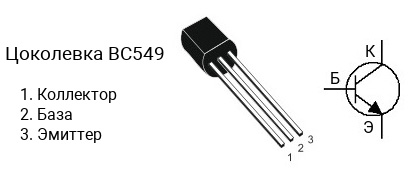

Цоколевка транзистора BC549

|

Характеристики транзистора BC549

• Структура — n-p-n
• Напряжение коллектор-эмиттер, не более: 30 В
• Напряжение коллектор-база, не более: 30 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (hfe): от 110 до 800
• Граничная частота коэффициента передачи тока: 150 МГц
• Корпус: TO-92

Классификация по hFE

Транзисторы серии BC549 делятся на несколько групп по коэффициенту усиления. Транзистор BC549A имеет коэффициент усиления в диапазоне от 110 до 220, BC549B — в диапазоне от 200 до 450, BC549C — в диапазоне от 420 до 800, BC549CG — в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC549 является транзистор BC559 c p-n-p структурой.

Аналоги

Транзистор BC549 можно заменить на BC546, BC547, BC548, BC550
